路由器模塊

DH-500GR-52模塊使用MT7621A芯片組。MT7621A集成了aualcore MIPS-1004Kc (880MHz)、HNAT/HQoS/Samba/VPN加速器、5口GbE交換機、RGMII、USB3.0、1xPCIe、SD-XC。其強大的CPU和豐富的組合，適用于802.11ac, LTE cat4/5, edge, hotspot, VPN,AC(訪問控制)。對于下一代路由器，MT7621A提供了幾個專用的硬件引擎來加速NAT、QoS、Samba和VPN流量。這些加速器為其他上層應用程序減輕了CPU負擔。

15915375252

在線客服

客服一

產品詳情

產品特性

· 嵌入式MIPS1004Kc(880MHz，雙核)

· 每個內核32KB I-Cache和32KB D-Cache

· 5端口10/100/1000Mbps千兆網關

· 16位DDR2/3高達256/512M

· USB3.0,帶SPI/SD-XC

· 豐富的外設接口，I2C/UART*1

· 支持Linux2.6.36 SDK,Linux3.10 SDK OpenWrt

主芯片	MT7621A
內核	MIPS1004Kc
主頻	800MHz
內存	256/512M
接口類型	UART/I2C/PWM/GPIO/PCM/USB2.0/3.0/PCle
工作電壓	標準DC3.3V±0.2V
工作電流	500mA
環境標準	工作溫度：-40-80℃ 工作濕度：10%-90%RH（不凝結）存儲溫度：-40-40℃ 存儲濕度：5%-90%RH（不凝結）

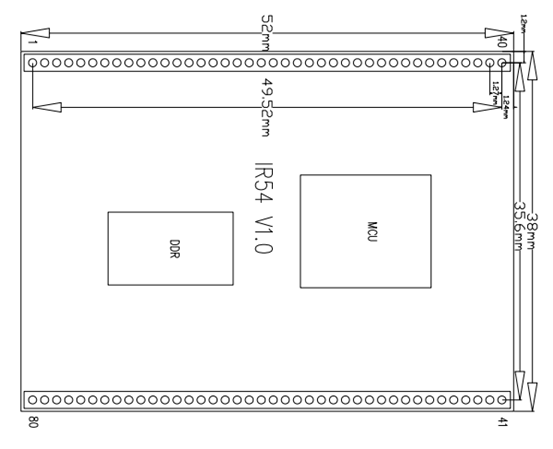

尺寸	52x38x3mm（±0.2mm）

技術規格

管腳	定義	管腳	定義	管腳	定義	管腳	定義
1	3V3	21	WDT_RST_N	41	ESW_TXVN_D_P4	61	ESW_TXVN_B_P2
2	3V3	22	PERST_N	42	ESW_TXVP_D_P4	62	ESW_TXVP_B_P2
3	3V3	23	GND	43	ESW_TXVN_C_P4	63	ESW_TXVN_A_P2
4	3V3	24	PCIE_CKN2	44	ESW_TXVP_C_P4	64	ESW_TXVP_A_P2
5	GND	25	PCIE_CKP2	45	ESW_TXVN_B_P4	65	ESW_TXVN_D_P1
6	GND	26	PCIE_RXP2	46	ESW_TXVP_B_P4	66	ESW_TXVP_D_P1
7	SSUSB_TXP	27	PCIE_RXN2	47	ESW_TXVN_A_P4	67	ESW_TXVN_C_P1
8	SSUSB_TXN	28	PCIE_TXP2	48	ESW_TXVP_A_P4	68	ESW_TXVP_C_P1
9	SSUSB_RXP	29	PCIE_TXN2	49	ESW_TXVN_D_P3	69	ESW_TXVN_B_P1
10	SSUSB_RXN	30	I2C_SD	50	ESW_TXVP_D_P3	70	ESW_TXVP_B_P1
11	USB_DP	31	I2C_SCLK	51	ESW_TXVN_C_P3	71	ESW_TXVN_A_P1
12	USB_DM	32	RXD1	52	ESW_TXVP_C_P3	72	ESW_TXVP_A_P1
13	GND	33	TXD1	53	ESW_TXVN_B_P3	73	ESW_TXVN_D_P0
14	ND_D0	34	GND	54	ESW_TXVP_B_P3	74	ESW_TXVP_D_P0
15	ND_D1	35	ESW_P4_LED_0	55	ESW_TXVN_A_P3	75	ESW_TXVN_C_P0
16	ND_D2	36	ESW_P3_LED_0	56	ESW_TXVP_A_P3	76	ESW_TXVP_C_P0
17	ND_D3	37	ESW_P2_LED_0	57	ESW_TXVN_D_P2	77	ESW_TXVN_B_P0
18	ND_ALE	38	ESW_P1_LED_0	58	ESW_TXVP_D_P2	78	ESW_TXVP_B_P0
19	ND_RB_N	39	ESW_P0_LED_0	59	ESW_TXVN_C_P2	79	ESW_TXVN_A_P0
20	GND	40	GND	60	ESW_TXVP_C_P2	80	ESW_TXVP_A_P0
